Como fazer um cabo A/V para o Mega Drive 1 e 2
:::. Por Gigacom - Tá cansado de
confundir aqueles inimigos em Sonic 1 com as
interferências na tela da TV? Enjoôu do som véi
chiado toda vez que tenta zerar Moonwalker?
Tá de saco cheio de ficar enroscando e tirando a antena da TV
sempre que vai ligar o Mega Drive!? Pois seus problemas acabaram!
Faça hoje mesmo um cabo A/V para o seu Mega Drive, e diga adeus
para as imagens ruins!

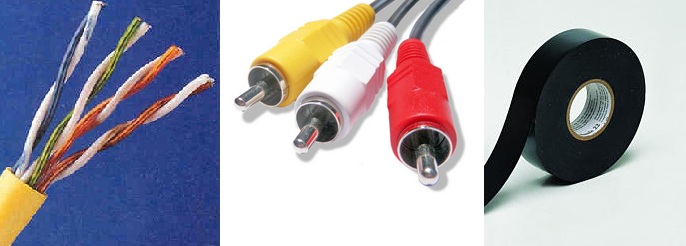

Para fazer um cabo A/V simples para o seu Mega Drive (qualquer modelo), você basicamente precisará do seguinte:
1 - Fita isolante.
2 - Um cabo A/V comum, desses utilizados em DVDs .
3 - Alguns fios rigidos,
você pode obtê-los cortando um pedaço de cabo
de rede de computador, que são ideais para esse trabalho.

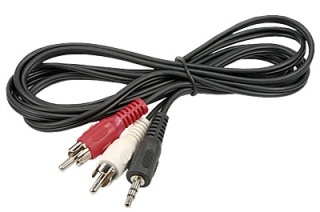

4 - Um cabo P2 para RCA.
5 - (Opcional) um conector DIM macho como o de baixo, ferro de solda e estanho.
Só com os 4 primeiros itens da lista você já consegue fazer um
cabo A/V estéreo para o seu Mega Drive sem muita dificuldade,
porém, se você quiser, tem como caprichar ainda mais e dar
um toque profissional! É só comprar o conector DIN.
Com o material em mãos, siga a receita abaixo:
1 - Corte os três conectores de uma das pontas do cabo de DVD, e desencape cada fio separando os fios internos. Tome o cuidado para não deixar que esses fios internos entrem em contato um com o outro.
2 - Pegue o cabo de rede, e abra-o. Retire os fios de dentro, pegue quatro fios e corte-os em pedaços de pelo menos 3 centimetros. Desemcape as pontas de cada fio, deixando no máximo 1cm desencapado de um lado, e 5mm do outro.
3 - Pegue as pontas do cabo de video (amarelo) desemcapado do cabo de DVD, e una-o à parte desencapada maior (1cm) de dois fios de rede, sendo que um dos fios de rede deverá ficar unido com o fio de sinal do cabo, e o outro com o terra. O fio de sinal é o que está encapado dentro do cabo, e o terra é o que está desencapado.
4 - Isole as conexões desses fios do cabo de video com fita isolante. Em seguida, conecte as pontas do cabo na saída de audio/video do Mega Drive, nos seus respectivos pontos:

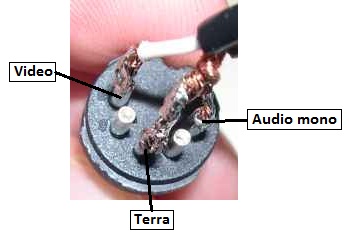

O fio do sinal de video deverá ficar no ponto de nº 2 e o fio do terra no ponto de nº 4. Com isso você já terá um cabo de video. O audio do Mega Drive 1/2 pode ser captado perfeitamente utilizando o cabo P2 para coaxial indicado lá em cima no inicio desse artigo. Com esse cabo, o som estéreo da saída para fones de ouvido do Mega poderá ser conectado à sua TV sem problema nenhum. É até melhor usar esse cabo, pois a saída atrás do console disponibiliza apenas o sinal de audio em mono, mas se você não tiver um desses cabos P2, ligue o fio de sinal de uma das pontas do cabo de audio no ponto de nº 6, e se sua TV exigir um terra para o som é só ligar o fio do terra do cabo de audio no ponto 4, assim como se fez com o video.

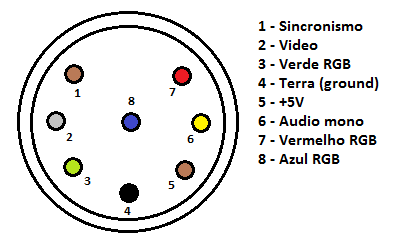

A opção de se utilizar um conector DIM para fazer o cabo de video é muito boa, pois com esse conector fica facilimo conectar e retirar o cabo de video do Mega Drive. Nesse caso não tem mistério, basta soldar os fios do cabo de video nos pontos do conector DIM que irão se encaixar na saída de video e no terra do Mega Drive, veja a imagem abaixo:
